Pengolahan Citra Digital : Laporan Jobsheet 5

LAPORAN PRAKTIKUM

PENGOLAHAN CITRA DIGITAL

Jobsheet 5 Filtering Citra

Disusun oleh :

SYAHROZI

3201516010

5A

PROGRAM STUDI TEKNIK INFORMATIKA

JURUSAN D3 TEKNIK ELEKTRO

POLITEKNIK NEGERI PONTIANAK

2017

Tugas, Analisa dan Kesimpulan

1.      Bandingkan hasil percobaan I langkah 3 , 5 dan 7, jelaskan analisa saudara

2.      Bandingkan hasil percobaan II langkah 3 , dan 5, jelaskan analisa saudara

3.      Ubahlah Kernel filter pada percobaan I langkah 2 menjadi 5 x 5, Bagaimana citra yang dihasilkan ? bandingkan dengan dengan hasil langkah 3. Jelaskan analisa saudara

4.      Buatlah kesimpulan dari praktikum yang dilakukan.

Penyelesaian, Hasil Eksekusi Dan Analisa

1.       Bandingkan hasil percobaan I langkah 3 , 5 dan 7, jelaskan analisa saudara

Jawaban :

Gambar 1. 1 Hasil percobaan 1 langkah 3

Gambar 1. 2 Hasil percobaan 1 langkah 5

Gambar 1. 3 Hasil percobaan 1 langkah 7

Dari hasil percobaan 1 langkah 3,5,7 seperti pada gambar di atas masing masing hasil running nya berbeda walaupun sedikit, langkah 3 hasilnya gambar menjadi blur, langkah 5 hasilnya gambar menjadi agak gelap tapi tidak blur, hasil langkah ke 7 gambar akan berubah lagi dari yang sebelumnya.

2.       Bandingkan hasil percobaan II langkah 3 , dan 5, jelaskan analisa saudara

Jawaban :

Gambar 1. 4 Hasil percobaan 2 langkah 3

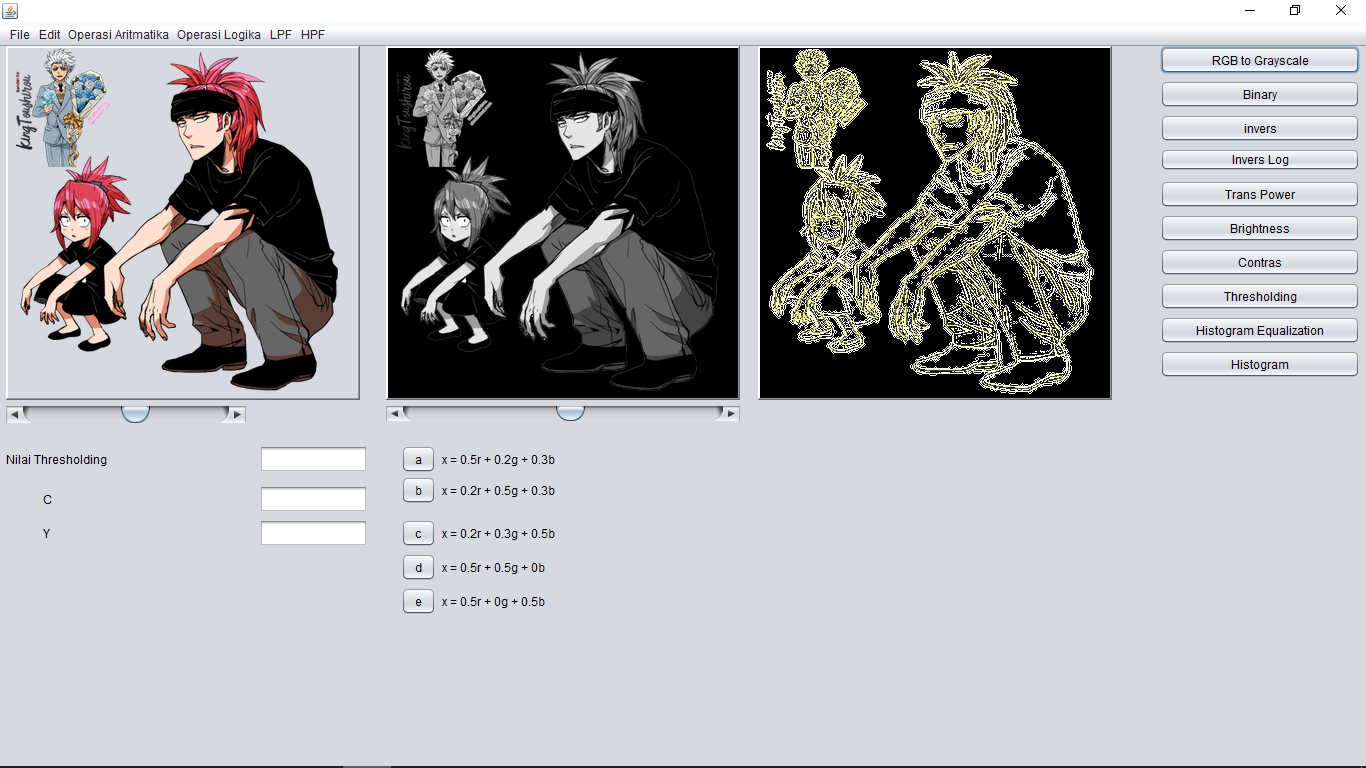

Gambar 1. 5 Hasil percobaan 2 langkah 5

Dari hasil percobaan 2 langkah 3 dan 5 dapat kita lihat diatas bahwa langkah 5 citra nya lebih di pertajam.

3.       Ubahlah Kernel filter pada percobaan I langkah 2 menjadi 5 x 5, Bagaimana citra yang dihasilkan ? bandingkan dengan dengan hasil langkah 3. Jelaskan analisa saudara

Jawaban :

Gambar 1. 6 Hasil percobaan 1 langkah 3

Gambar 1. 7 Hasil 5x5

Gambar diatas sangat lah bebeda gambar 1.7 lebih gelap dari pada gambar 1.6.  jadi dapat kita simpulkan Dengan di ganti kan nya elemen rata rata yang semakin besar  maka hasil nya makin gelap dan blur.

4.       Buatlah kesimpulan dari praktikum yang dilakukan

Jawaban :

1.      LPF (Low Pass Filter) adalah proses pada gambar dari bentuk filter yang mengambil data pada frekuensi rendah dan melepas frekuensi tinggi yang mempunyai tujuan mengurangi noise pada suatu gambar.

Pada gambar yang digunakan prose LPF, gambar terlihat blur karena terjadi filter dibagian gambar yang frekuensinya lebih tinggi.

2.      HPF (High Pass Filter)  adalah proses pada gambar dari bentuk filter yang mengambil komponen frekuensi tinggi dan menurunkan komponen frekuensi rendah.
